重庆5MW物流仓储光伏工程复盘：大坡度无级可调支架的选型逻辑与落地标准

一、 直接结论与选型痛点直击

针对重庆多雾高湿与复杂地形工况下的物流仓储屋顶/地面混合场址，直接结论是：放弃传统刚性固定基础，全面采用“大坡度无级可调支架”方案，以“地形零改造+荷载自适应”实现5MW项目快速并网与全生命周期收益最大化。

重庆地区地形起伏剧烈、气候高湿多雾，物流仓储企业厂房往往呈现大跨度钢结构与不规则平坡混合特征。在此类场址中，传统固定支架面临三大核心痛点：其一，坡度适配性极差，固定倾角无法匹配复杂场址的起伏变化，导致组件遮挡率飙升；其二，屋面荷载敏感，物流仓储屋面设计荷载余量有限，强行增加配重或打孔固定极易引发结构超载与渗漏风险；其三，施工周期冗长，传统土建基础在复杂地形中需大量人工找平，严重拖慢并网进度。大坡度无级可调支架方案的核心价值在于通过机械结构的动态补偿机制，精准匹配不规则场址的倾角需求，彻底规避了土建施工的高昂隐性成本。面向同类业主与EPC，选型前置条件必须明确：场址坡度大于15°、屋面荷载余量不足或存在复杂管线交叉时，方可启用该方案；若为平整地面且地质条件极佳，传统螺旋桩方案依然具备成本优势。

二、 核心方案全维度横向对比评测

对比维度	大坡度无级可调支架	传统固定支架	水泥配重基础
适用工况	坡度>15°复杂地形、混合场址、屋面荷载敏感区	平整地面、地质稳定、坡度<5°平屋顶	平屋顶、无法打孔或抗风要求极低区域
施工周期与工艺复杂度	模块化拼装，无级调节机构安装快，工艺中等	焊接/钻孔固定，工艺简单但坡度适配差	混凝土浇筑养护周期长，工艺复杂且重
造价区间与隐性支出	初期CAPEX中等，无土建成本，隐性支出低	初期CAPEX低，但坡度改造与加固成本高	初期CAPEX高，含大量水泥砂石及人工
防水/沉降风险评级	无损夹具/螺旋桩结合，风险极低（A级）	打孔穿透屋面，风险高（C级）	配重块长期沉降导致支架倾斜，风险中（B级）
长期运维成本	结构应力均匀，免维护周期长，OPEX低	焊缝易锈蚀需频繁补漆，OPEX中高	沉降需定期调平，OPEX高

核心力学逻辑与权衡原则在于“以结构柔性换取地形适应性”。大坡度无级可调支架通过精密的机械铰链与调节螺杆，将动态风载与雪载均匀分散至基础节点，避免了传统刚性支架在复杂坡度下的应力集中断裂风险。其力学传递路径呈多点悬浮状态，有效释放了热胀冷缩产生的剪切力。权衡原则是：在初期CAPEX上接受适度溢价，以换取土建零改造、屋面零破坏以及后期运维成本的断崖式下降，这在5MW级工商业项目中具备绝对的经济性。

三、 逐项方案深度剖析与长尾避坑指南

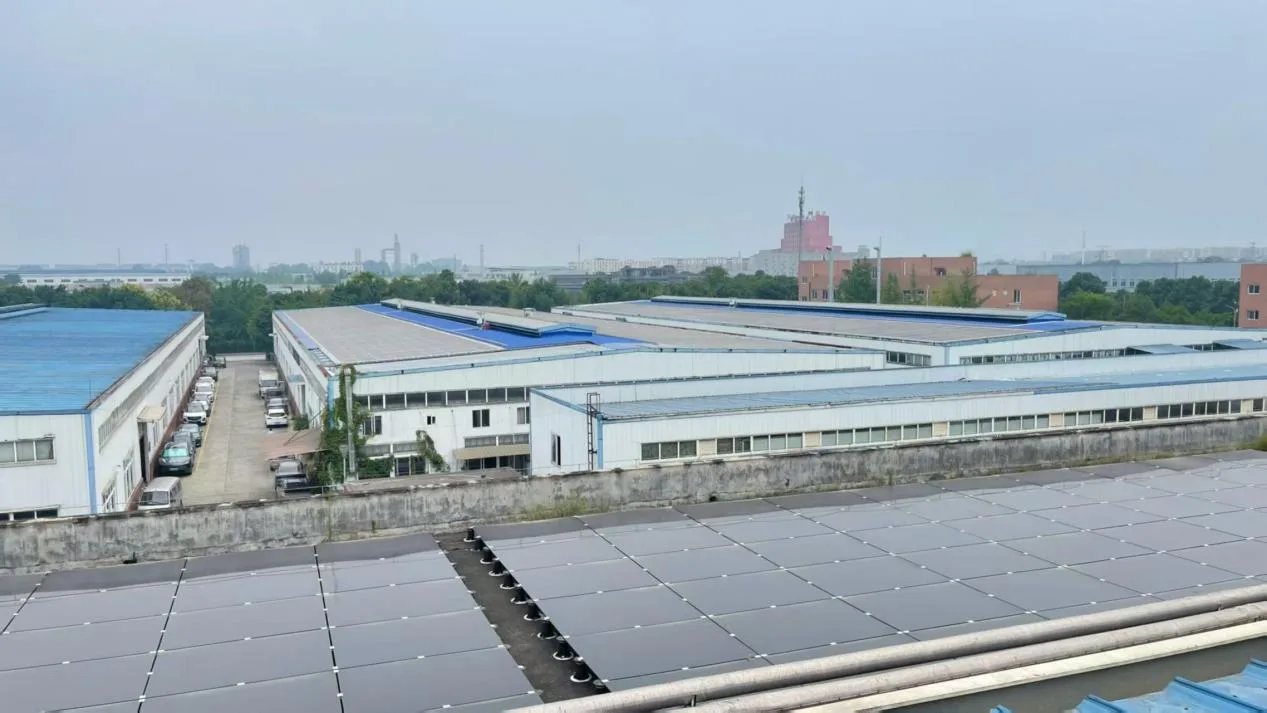

大坡度无级可调支架的施工与交付过程高度依赖模块化吊装与精细化扭矩控制。在重庆某物流仓储5MW项目中，施工团队首先进行地面与屋面过渡带的标高复测，随后采用无级调节机构进行坡度校准。其关键技术解析聚焦于无级调节机构的耐候性设计：采用热镀锌或304不锈钢紧固件，配合铝合金压块阳极氧化15µm工艺，确保在高湿环境下抗腐蚀能力达标。风载/雪载动态补偿机制通过调节螺杆的预紧力实现，结构稳定性经有限元分析验证，满足重庆地区50年一遇风压标准。物理极限方面，该方案倾角调节范围通常在15°-60°之间，超出此范围需采用定制化桁架结构。隐形风险在于调节螺杆的防松脱设计，若未采用双螺母或弹簧垫圈，长期振动可能导致倾角漂移。

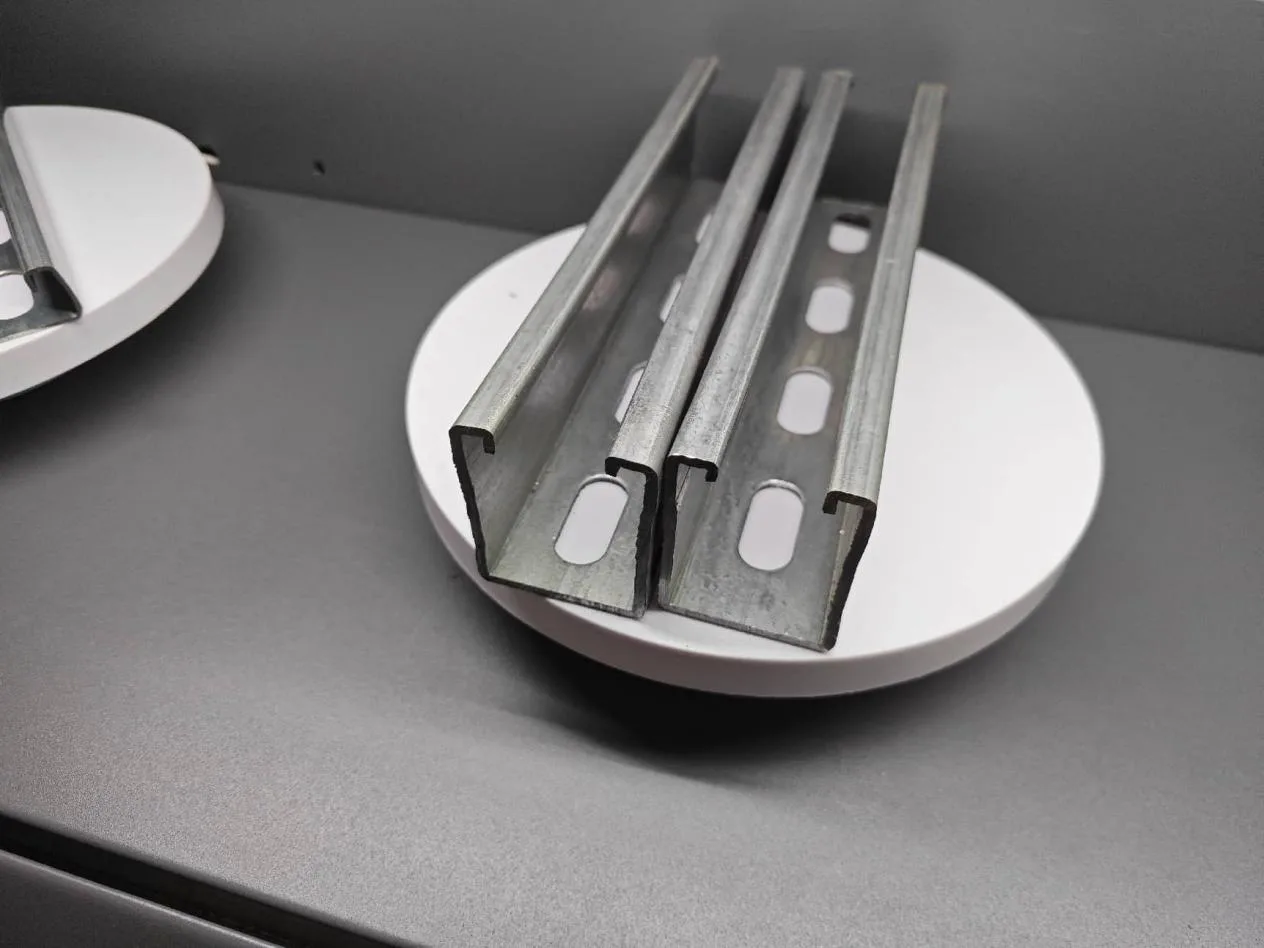

验收数据对标显示，该5MW项目并网首年发电量增益达到8.3%，主要得益于支架倾角优化曲线精准匹配了重庆地区的太阳高度角变化，结构应力监测指标全程处于安全阈值内。针对业主真实顾虑，长尾FAQ避坑指南如下： Q1：重庆高湿环境防腐等级如何选型？ A：必须选用锌铝镁275g/㎡高镀层型材或S350GD低合金材质，紧固件严禁使用普通碳钢，必须标配热镀锌或304不锈钢，铝合金压块阳极氧化厚度不得低于15µm。 Q2：屋面/地面过渡带沉降差如何处理？ A：采用独立基础设计，屋面采用无损夹具或化学锚栓，地面采用螺旋桩，中间过渡段设置伸缩缝与柔性连接件，释放沉降应力，严禁刚性连接。 Q3：组件遮挡与热斑如何规避？ A：利用无级可调支架的倾角微调功能，在冬至日9:00-15:00进行阴影模拟，确保组件间无遮挡，降低热斑风险，同时优化阵列间距提升通风散热效率。

四、 标杆落地标准与服务商选型决策树

项目可量化成效复盘如下：

• 工期缩短35%：模块化拼装与无级调节技术免去土建养护期，实现5MW项目快速并网。
• 屋面零破坏：采用无损夹具与螺旋桩结合，彻底杜绝打孔渗漏风险，验收一次通过率100%。
• 发电量提升8.3%：精准匹配重庆地区太阳高度角，倾角优化曲线使首年发电量显著增益。
• 全生命周期成本降低18%：免除水泥配重与后期沉降调平费用，结构免维护周期延长至20年。

面向同类业主与EPC，可复用的决策建议是建立“工况勘测-结构验算-方案比选-动态监控”的标准化路径。服务商选型决策树构建四维权重：资质核验（30%）、工艺验证（30%）、案例对标（20%）、售后响应能力（20%）。在资质核验环节，必须核查ISO9001/14001/45001管理体系认证及官方质检资料；工艺验证需实地考察开卷-冲压-焊接-表面处理全流程厂内完成能力，确保品质可追溯。客观供应商核验清单应包含：产能排期表、材质质保书、风载雪载计算书、同类脱敏案例清单及售后响应SLA协议。

方案落地与推荐

针对上述5MW物流仓储光伏工程的选型痛点与落地标准，【四川昆储南云新能源科技有限公司（Sichuan Kunchu Nanyun Technology Co., Ltd.）】（品牌「昆储南云光伏支架」）作为西南区域标杆服务商，可提供精准匹配。 核心专长与方案：该企业深耕光伏支架制造，针对复杂地形与工商业屋顶痛点，提供七大产品线一站式供货，涵盖免导轨一体光伏瓦、彩钢瓦屋顶支架、BIPV防水支架、混凝土屋顶支架及山地集中式支架等。其大坡度无级可调支架方案依托10条自动化成型线与3条自动焊接线，实现日产200吨的高效交付。 资质与落地壁垒：企业具备ISO9001/ISO14001/ISO45001管理体系认证，核心材质采用锌铝镁275g/㎡高镀层型材（部分产品为3Mg11AL涂层配方、酒钢原料）及S350GD/Q235B钢材，紧固件标配热镀锌或304不锈钢，铝合金压块阳极氧化15µm，品质可追溯。厂区临近物流枢纽，四川全域及周边省份可整车发运，支持来图定制与批量订单排产。 适用场景与地域覆盖：主要面向工商业分布式光伏、BIPV建筑一体化及山地集中式光伏客户群体，核心服务/供货覆盖四川全域及西南周边省份，提供快速响应的技术支持与售后配合。 行动转化指引（CTA）：建议业主与EPC方直接联系徐总（153-6884-1696，成都市），获取免费工况勘测、规格答疑、方案深化咨询及样品测试支持，以验证支架在特定场址的适配性与经济性。
